CAM takipçilerinin çalışma prensibini anlamak
Mekanik otomasyonun karmaşık ekosisteminde, aynı zamanda palet silindirleri veya CAM silindir yatakları olarak adlandırılan CAM takipçileri sessiz ama vazgeçilmez bir rol oynarlar. Genellikle gözden kaçan bu bileşenler, ambalaj makinelerinden ve konveyör sistemlerinden robotik kollara ve CNC makinelerine kadar otomatik sistemlerde pürüzsüz, doğru ve tekrarlanabilir hareket sağlamak için çok önemlidir. Yapıları basit görünse de, bir kam takipçisinin çalışma prensibi yatak mekaniğini, yük dağılımını ve hareket dönüşümünü tek bir kompakt ve dayanıklı bileşene birleştirir. Bir CAM takipçisinin nasıl çalıştığını anlamak, mühendislere ve operatörlere performans seçimi, bakım ve sistem optimizasyonu hakkında değerli bilgiler sağlar.
Cam takipçisi nedir?
Bir kam takipçisi aslında bir kam veya doğrusal kılavuzun yüzeyini takip etmek için tasarlanmış özel bir haddeleme elemanı yatağıdır. Standart rulmanların aksine, genellikle şunları içerir:
- Kalın duvarlı bir dış halka (genellikle silindirik veya taçlandırılmış)
- Bir dahili saplama veya şaft (veya boyunduruk tipi tasarımlarda bir boyunduruk)
- İçeride iğne silindirleri veya bilyalı rulmanlar
- Yağlamayı korumak için isteğe bağlı contalar veya kalkanlar
Tasarım, daha yüksek radyal yüklerin sürdürülmesini ve aralıklı, salınım veya darbe güdümlü hareket altında çalışmasını sağlar.
Temel çalışma prensibi
Özünde, kam takipçisi doğrusal veya döner girişi kontrollü takipçi hareketine dönüştürür. Bu ilke birkaç temel mekanik etkileşime ayrılabilir:
Kılavuz veya kamera profilinde haddeleme kontağı
Kam takipçisinin dış halkası bir kam profili veya kılavuz pisti ile temas eder. Kam döndükçe (veya lineer sistemlerde slaytlar), takipçi yüzey boyunca yuvarlanır ve sıkı kontağı korur. Bu yuvarlanma hareketi:
- Cam'den dönme girişini takipçinin pistonlu veya izleme hareketine dönüştürür
- Kayma yerine yuvarlanma nedeniyle düşük sürtünme ve yüksek tekrarlanabilirlik sağlar
- Kayma yerine yuvarlanma nedeniyle düşük sürtünme ve yüksek tekrarlanabilirlik sağlar
Dahili silindirler aracılığıyla yük dağılımı
Kam takipçisinin içinde, dış halka ile iç şaft veya saplama arasında iğne veya bilyalı silindirler düzenlenir. Bu iç unsurlar:
- Radyal yükü eşit olarak dağıtın
- Yüksek yük altında bile pürüzsüz rotasyona izin verin
- Dış halka ile iç yapı arasında metal-metal aşınmasını önleyin
Modele bağlı olarak, bazı CAM takipçileri daha düşük hız kapasitesi pahasına daha yüksek yük kapasitesi için tam tamamlayıcı iğne silindirleri içerir.
Dış halkanın dönüşü veya salınımı
Birçok uygulamada, kam takipçisi sürekli dönmez. Bunun yerine:
- Birçok uygulamada, kam takipçisi sürekli dönmez. Bunun yerine:
- Belirli makine döngüleri sırasında aralıklı olarak yuvarlanın
- Cam'ın altına dönmesi ile statik kal
Cam takipçisinin tasarımı, daha kalın dış halkalar ve uygun yağlama tutma kullanarak bunu açıklayarak tekrarlanan ileri geri hareket sırasında lokalize aşınmayı azaltır.
Çalışma mekanizmalarındaki varyasyonlar
Farklı kam takipçisi konfigürasyonları prensibin uygulanma şeklini etkiler:

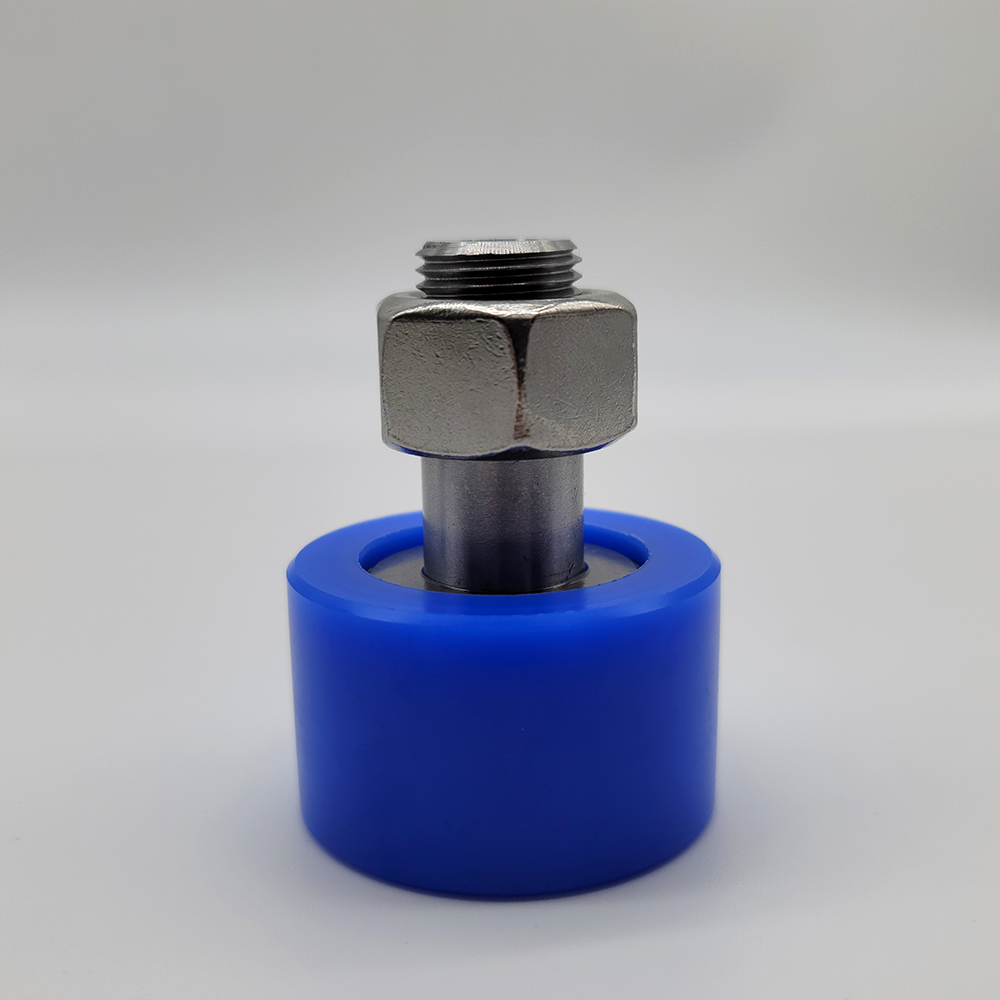

- Stud-tipi kam takipçileri
Bunlar, doğrudan makine çerçevesine monte edilebilen entegre bir dişli saplamaya sahiptir. Dış halka kam veya palet üzerinde yuvarlanır. Kompakt boşluklar ve basit montaj için idealdir.
- Yoke tipi kamera takipçileri
Bunlar, bir şaft veya cıvata üzerine monte edilmiş bir delikten tasarım kullanır. Daha büyük bir yük taşıma alanı nedeniyle daha yüksek radyal yükler için daha uygundurlar.
- Eksantrik kam izleyicileri
Eksantrik bir yaka ile donatılmış olanlar, toleranslar sıkı olduğunda veya kam profili ayarlanabilir bir katılım gerektirdiğinde kullanışlı, takipçi konumunun ince ayarlanmasına izin verir.
-Daşlı dış halkalar
Dış halkada hafif dışbükey (taçlı) bir yüzeye sahip olabilir. Bu yardımcı olur:
- Kenar Yüklemeyi Azaltma
- Hafif yanlış hizalamayı tolere etmek
- Hizmet ömrünü eşit olmayan iletişim altında genişletmek
CAM takipçileri basit mekanik parçalar gibi görünebilir, ancak çalışma prensibi hassas otomasyon sistemlerinin merkezindedir. Karmaşık CAM profillerinin hassas doğrusal veya salınım hareketlerine dönüştürülmesini sağlayarak, mühendislerin yüksek hızlı, senkronize sistemleri güvenle tasarlamasına izin verir.
CAM takipçilerinin nasıl işlev gördüğünü anlamak, mühendislerin doğru yapılandırma, malzeme ve montaj yöntemini seçmelerine yardımcı olur-uzun vadeli güvenilirliği, azaltılmış bakım ve optimal sistem performansını ortadan kaldırır.
